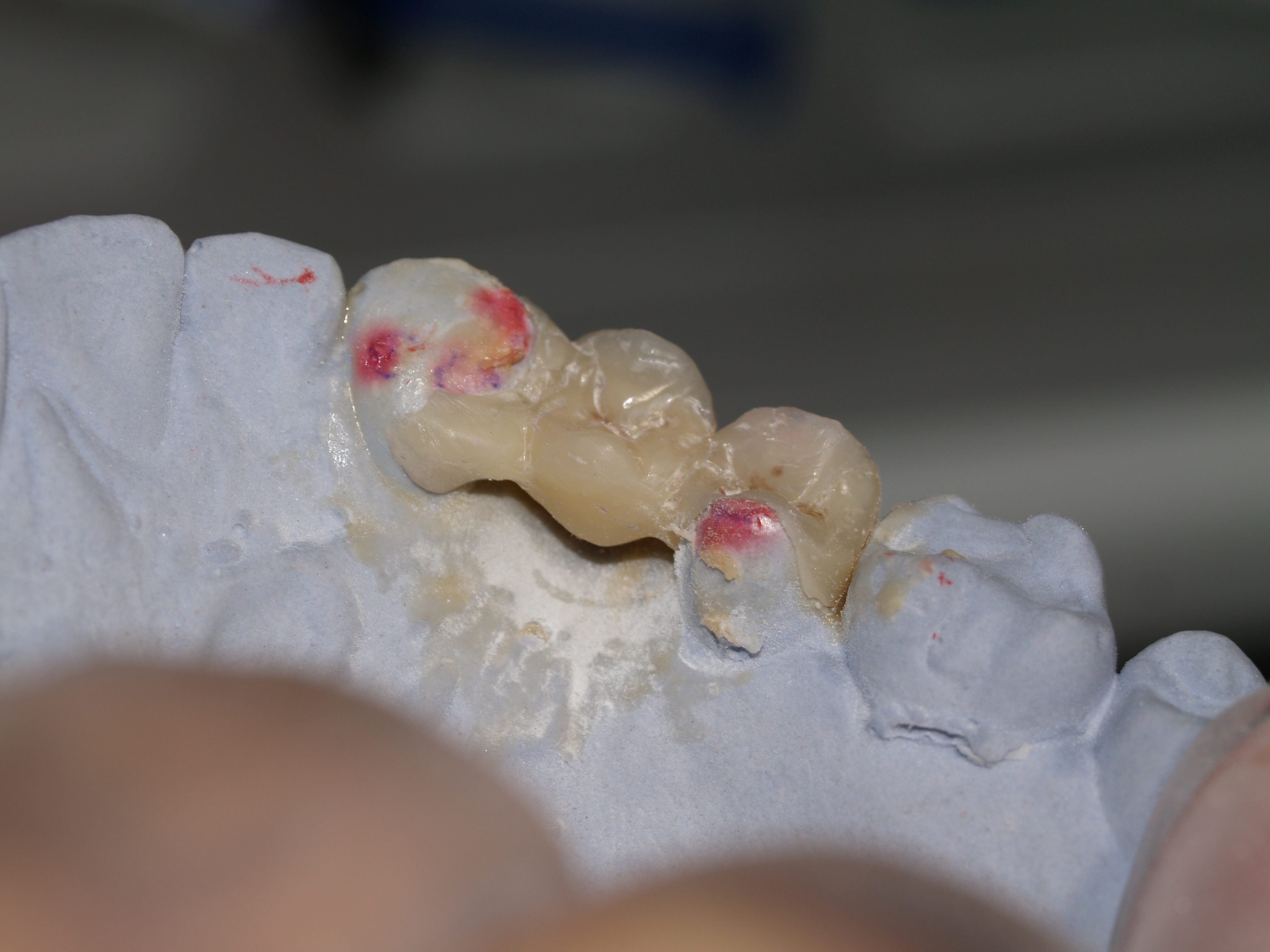

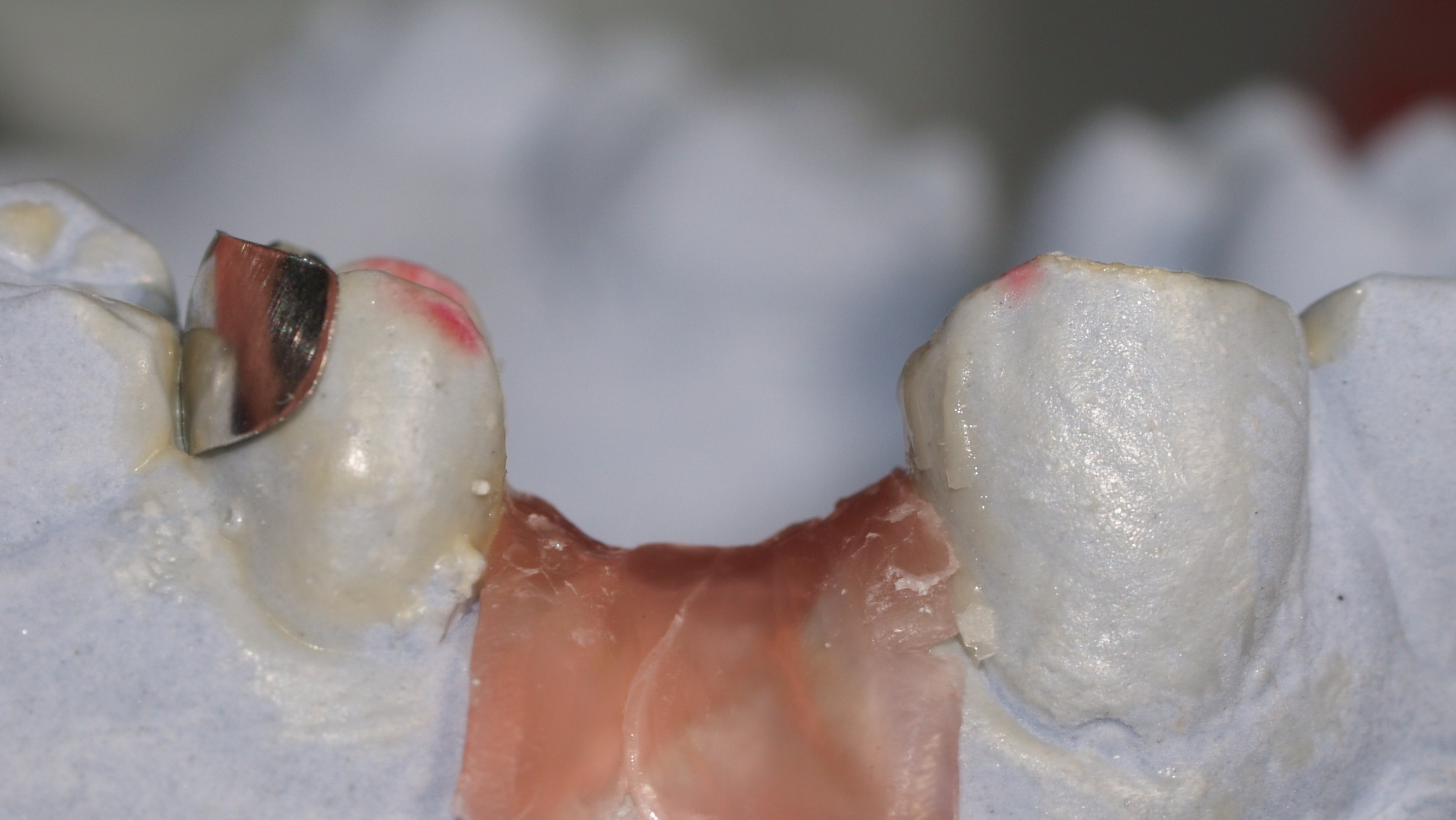

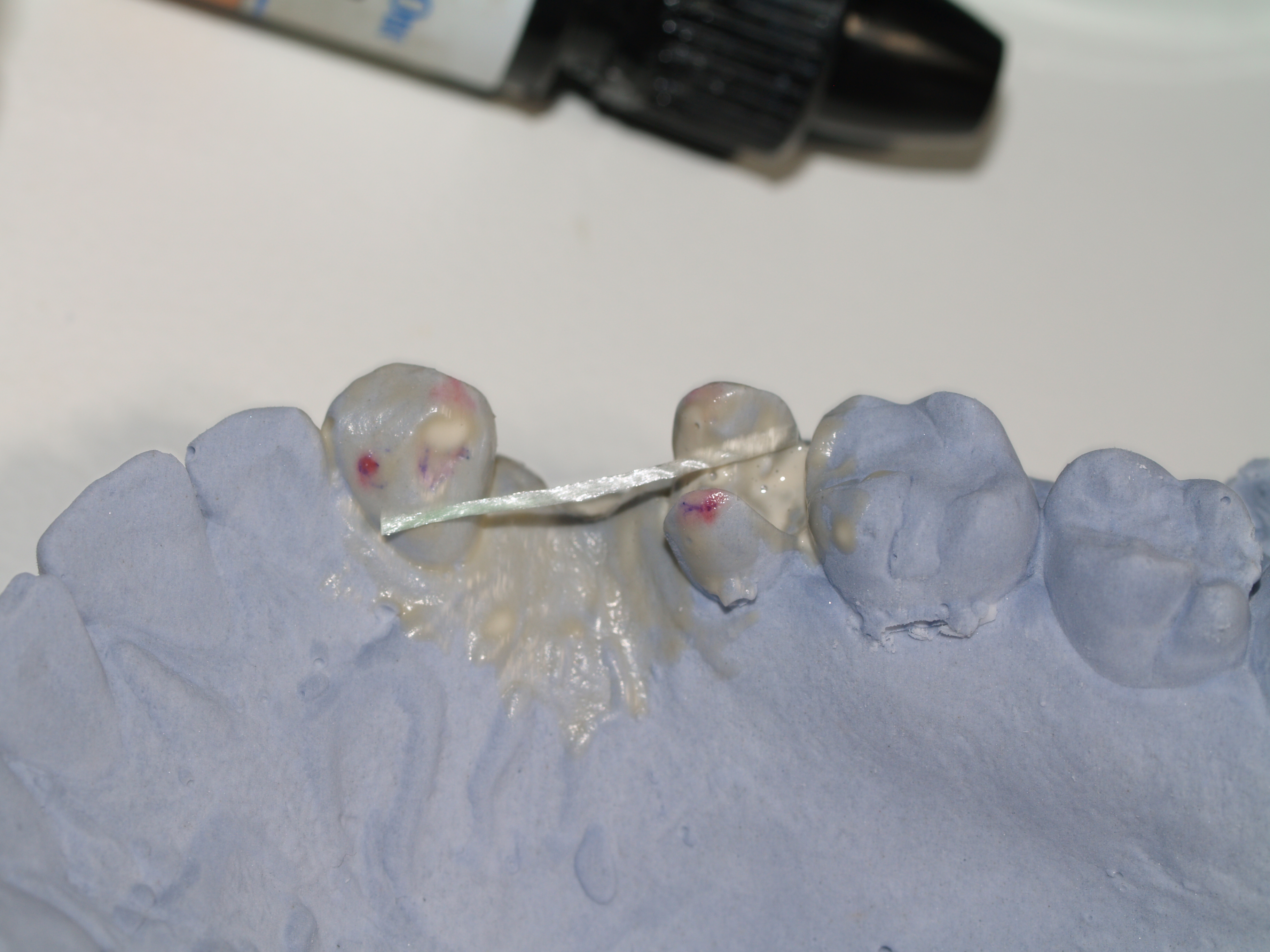

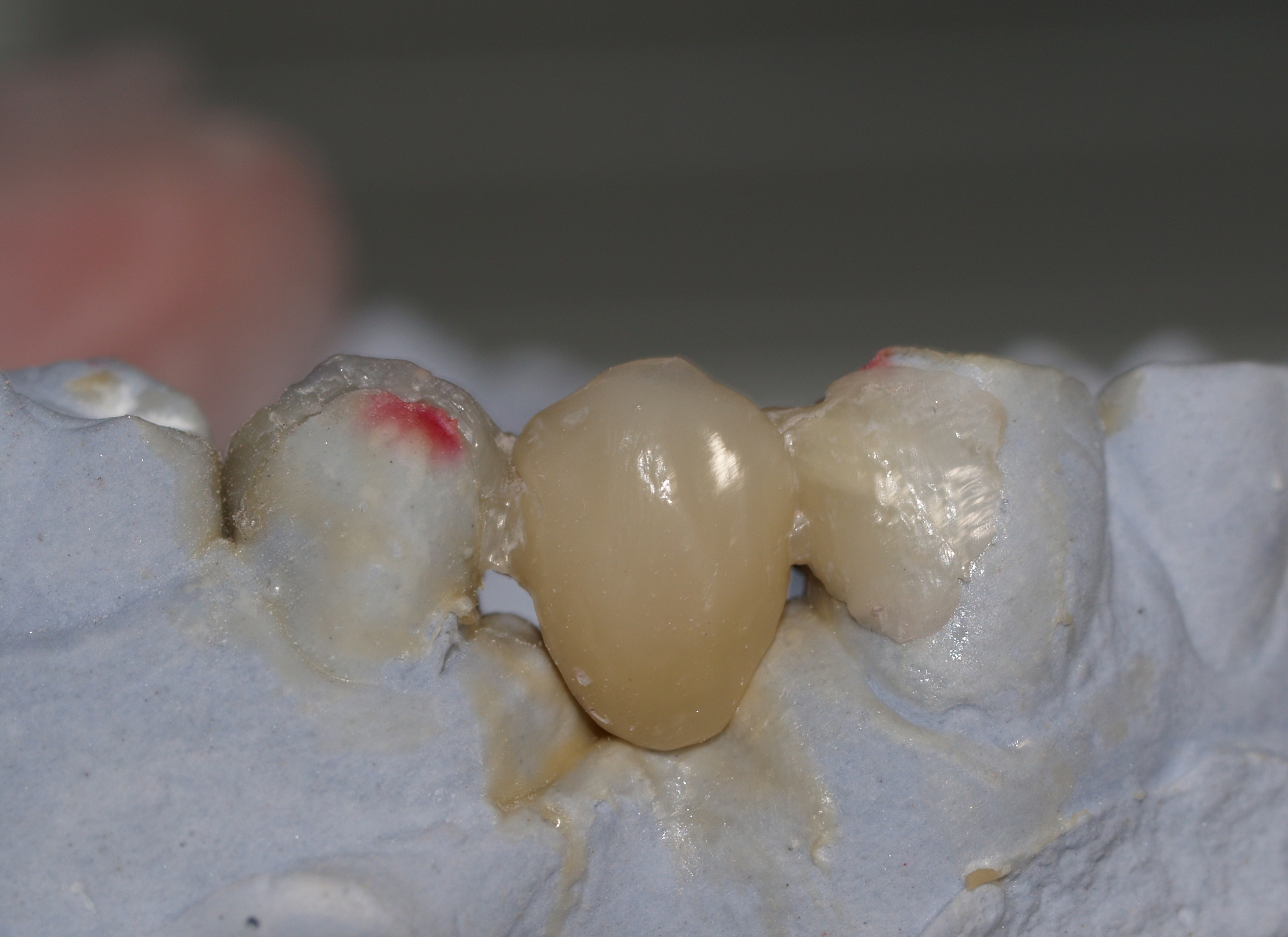

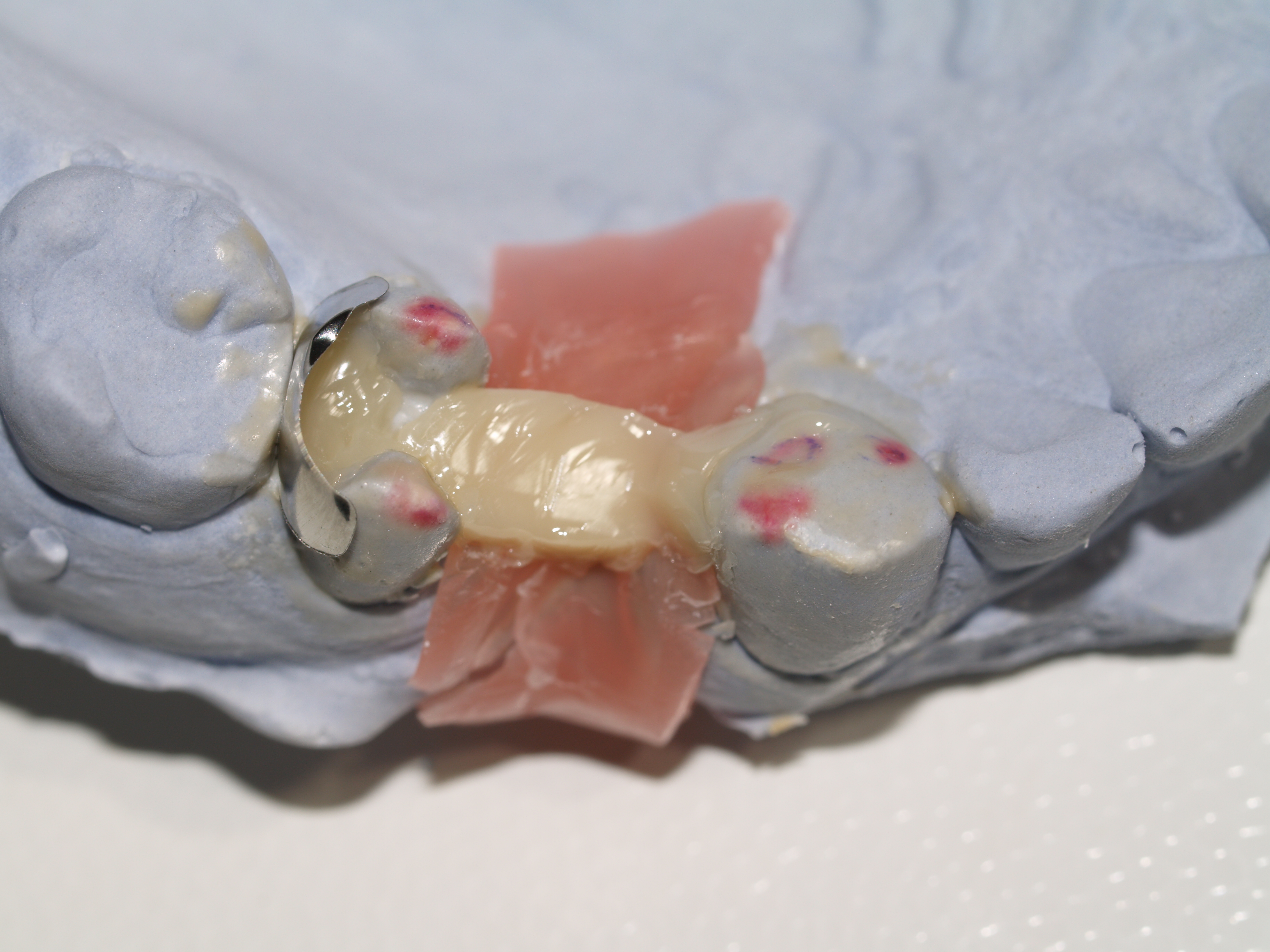

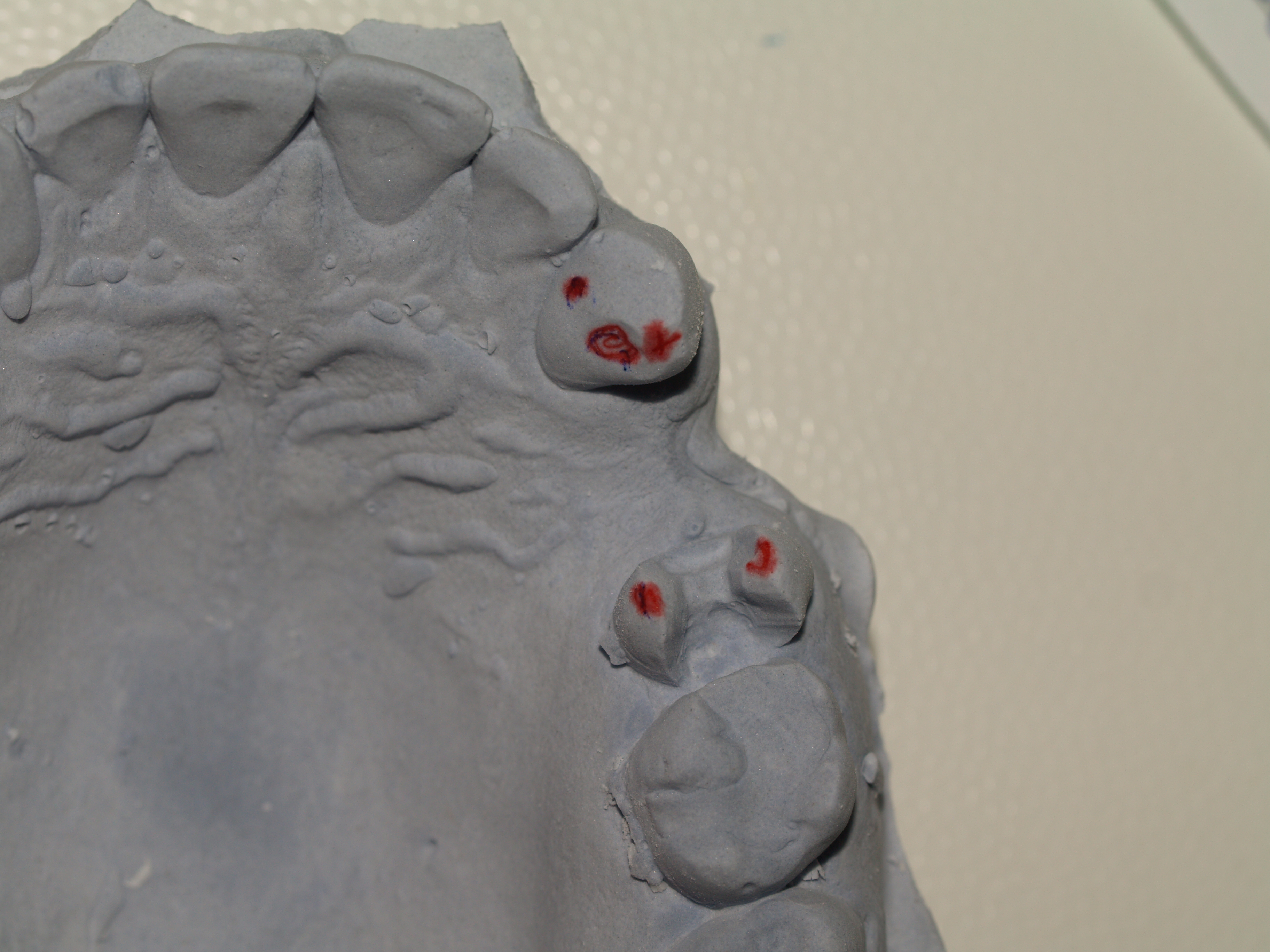

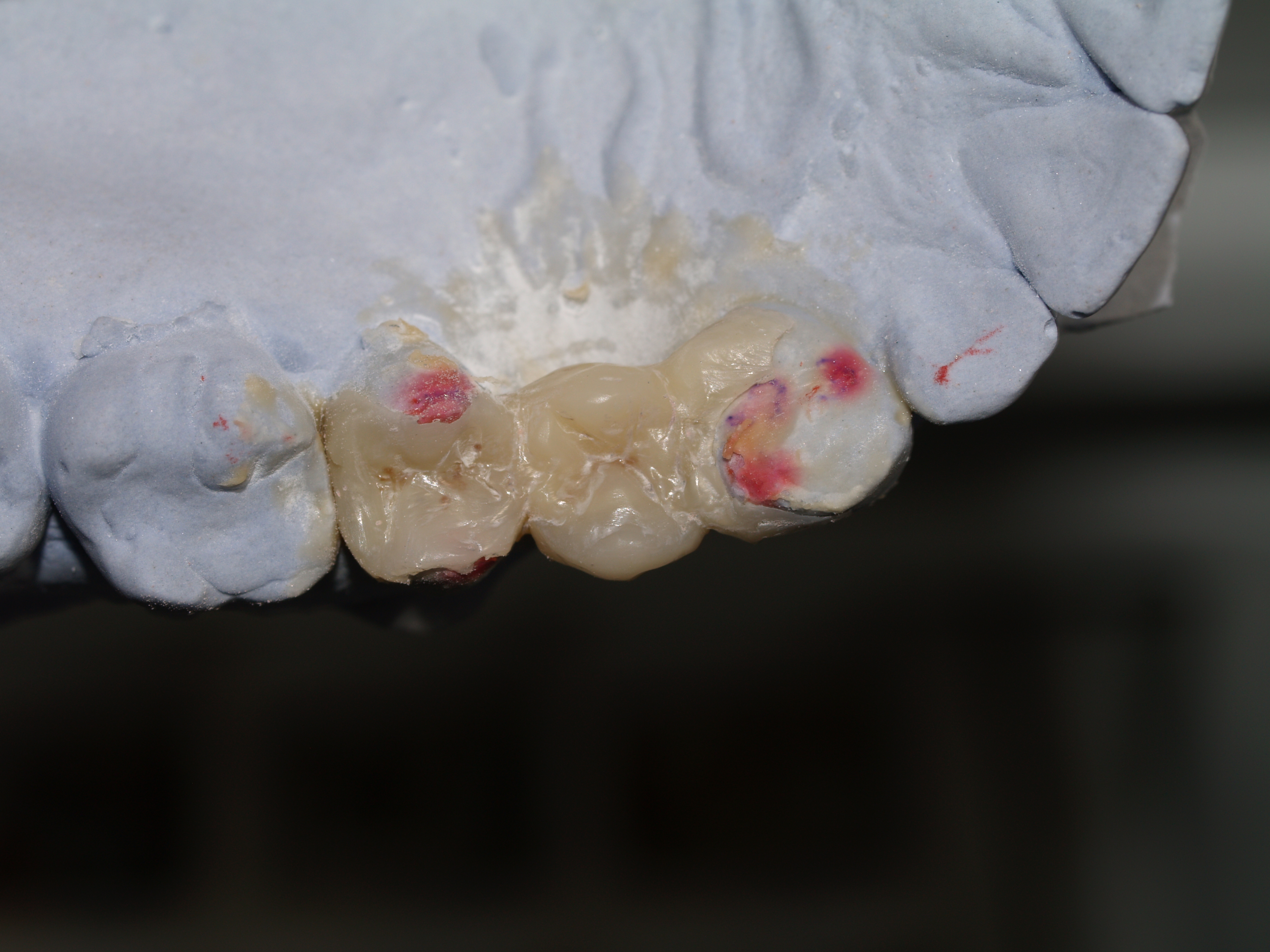

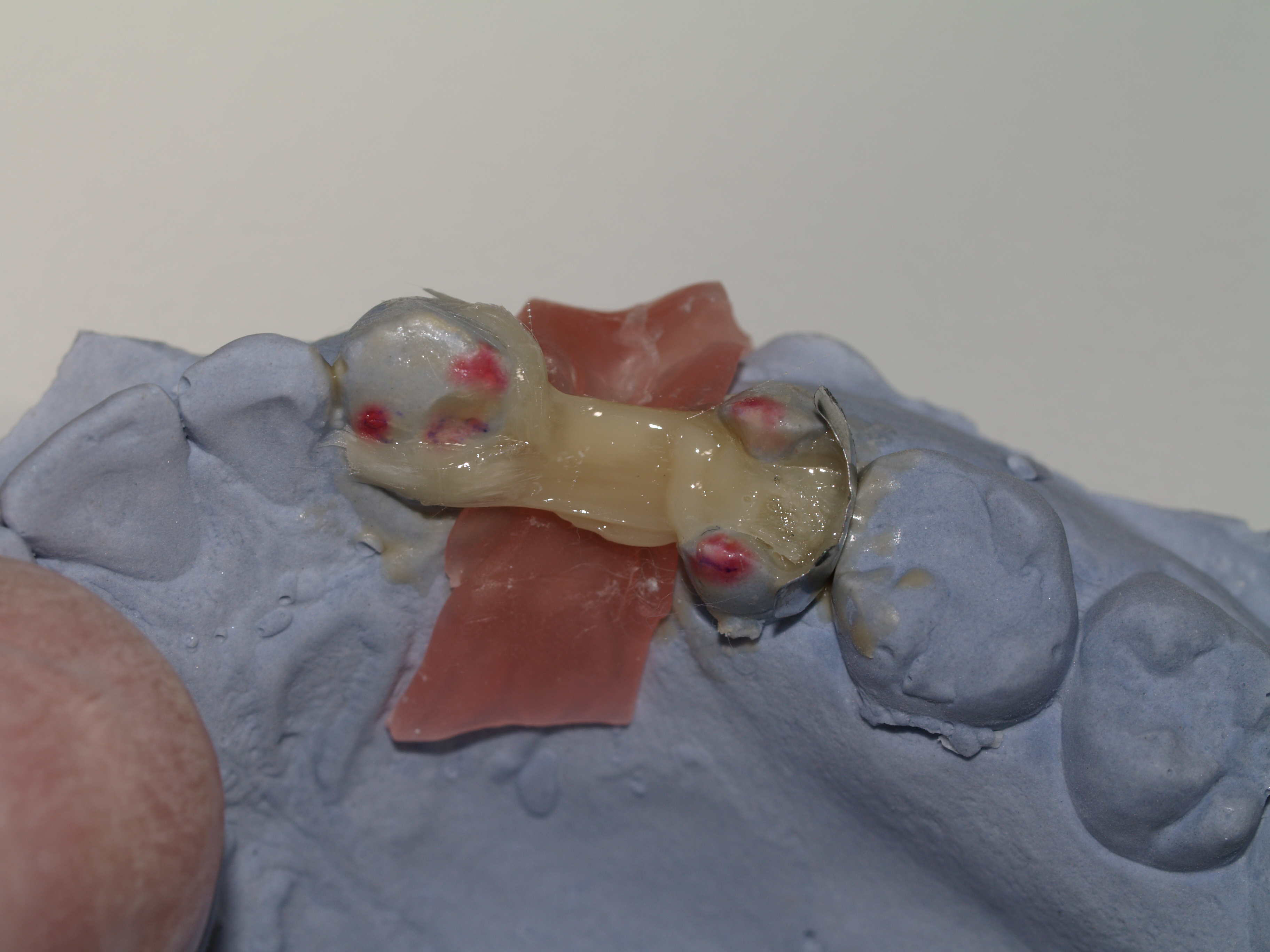

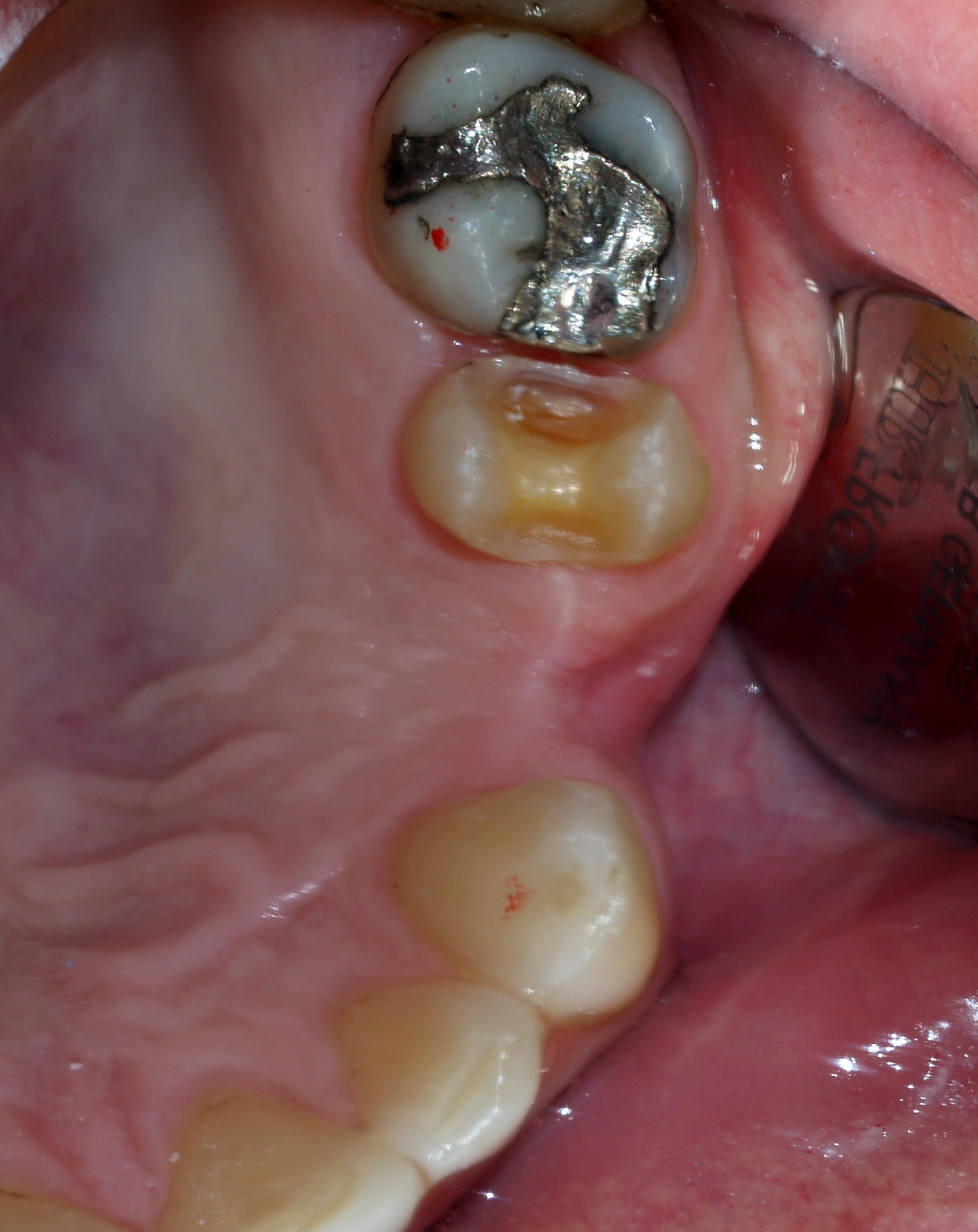

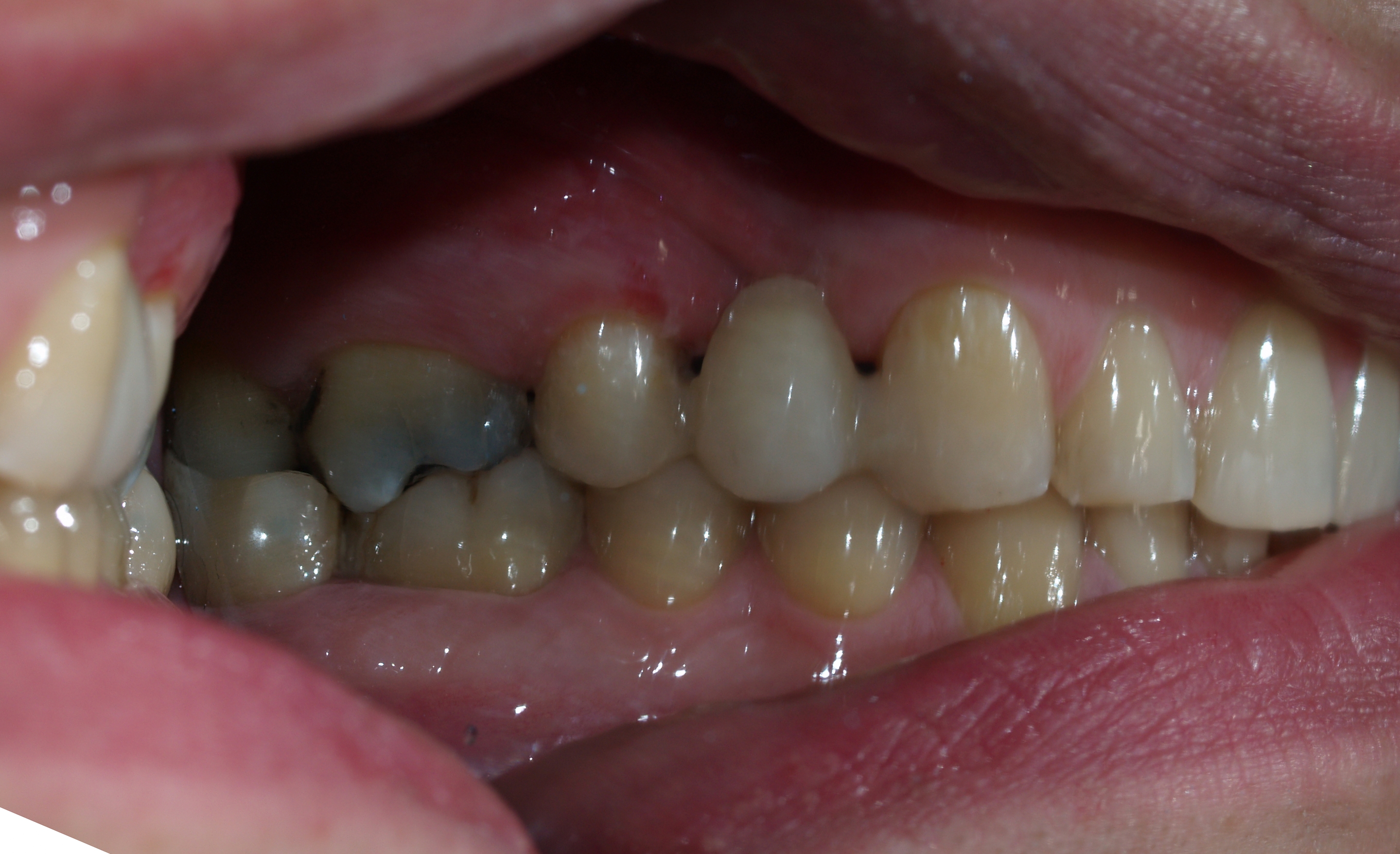

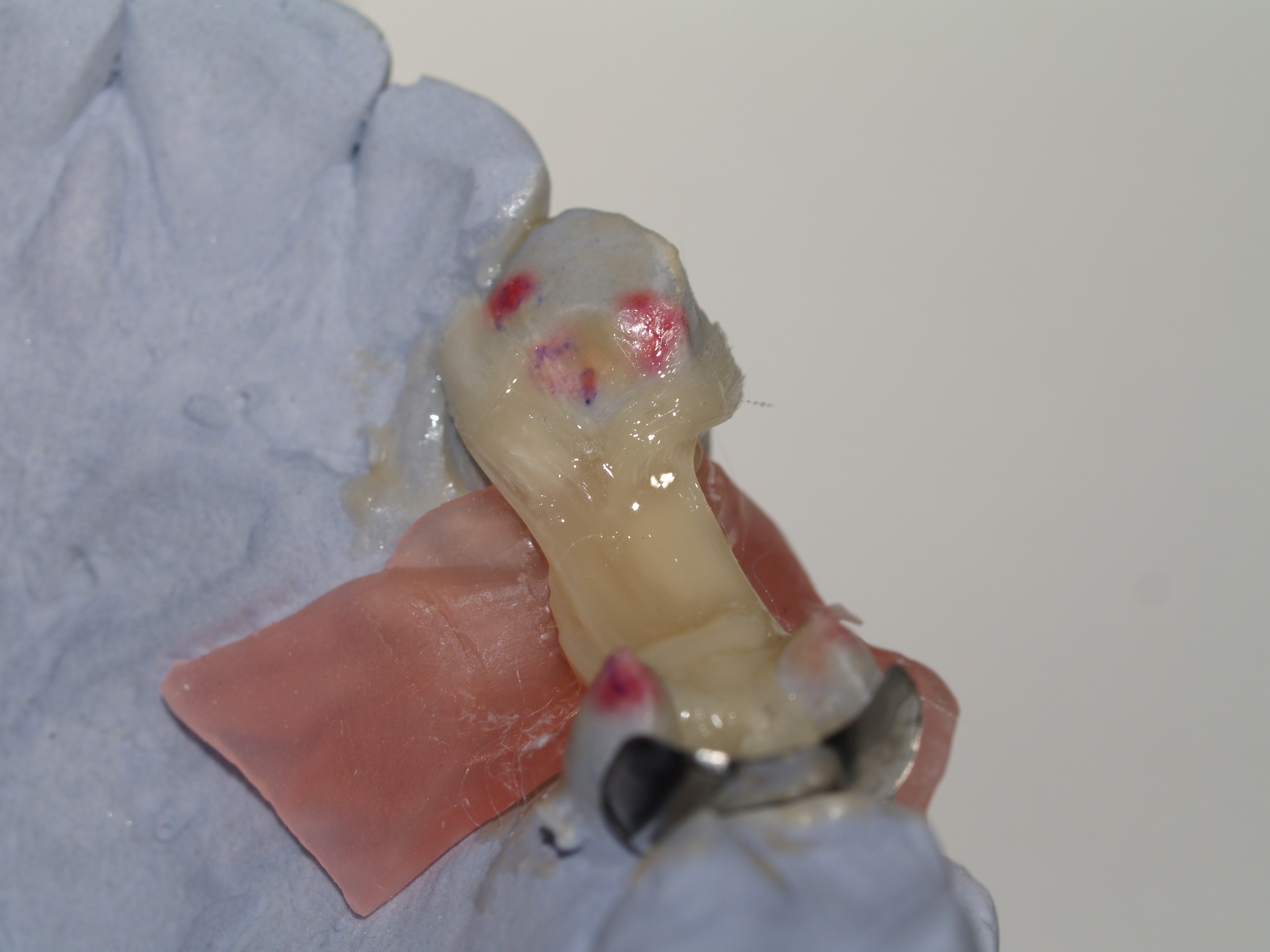

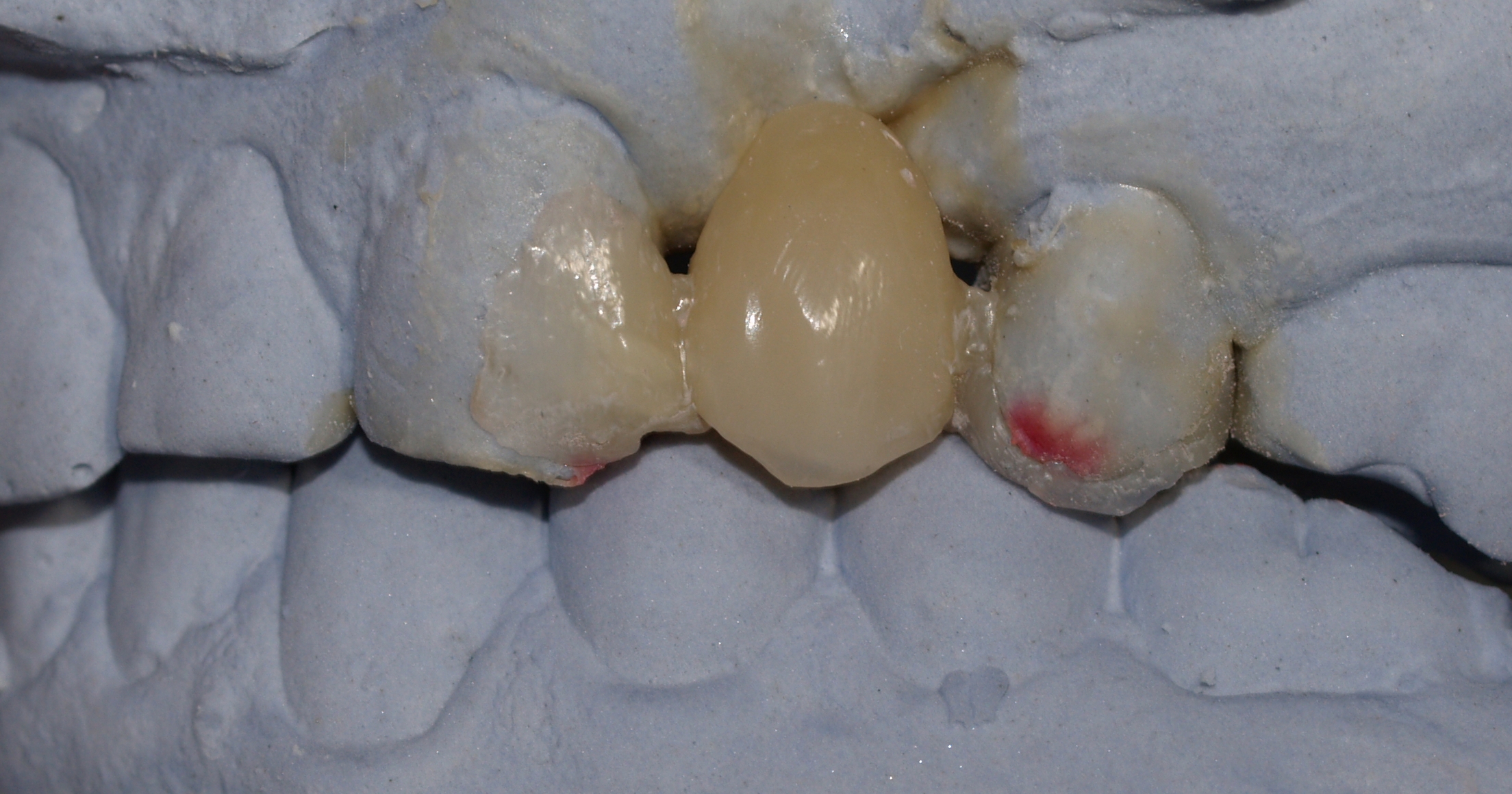

W sytuacjach, gdy konieczne jest solidne podparcie, a relacje zwarciowe nie zapewniają wystarczającej przestrzeni dla grubego włókna, można spróbować przerzucić jego część na powierzchnię wargową. Modelowanie takie jest raczej trudne i zdecydowanie łatwiej zabieg przeprowadzić na modelu metodą pośrednią. W prezentowanym przypadku stabilizację mostu zapewni wkład koronowy 25 i obejmujące koronę 23 rozplecione włókno FibreKore 16K. Po usunięciu starego wypełnienia z zęba 25 pobrano wyciski i wykonano modele robocze. Dobranie długości włókna ułatwia zastosowanie znacznie prostszego do docięcia kawałka nitki dentystycznej jako wzorca. Zastosowanie dystansowego paseczka wosku ułatwia modelowanie przęsła. Stabilne ułożenie włókna na spolimeryzowanej ławie przęsła ułatwia niewielka ilość materiału flow. Rozdzielenie włókien równoległych z zachowaniem nadanego kształtu ułatwia polimeryzacja odcinkowa. Po ułożeniu i wstępnym wymodelowaniu łopatką do mieszania materiałów zasłania się fragment włókna przed światłem lampy i stabilizuje kolejne jego fragmenty techniką małych kroczków. W prezentowanym przypadku etap pierwszy to ustabilizowanie włókna w ubytku 25, kolejno do 3/4 przęsła, na koniec dwuetapowo na powierzchni podniebiennej i wargowej. Uzyskanie stabilnej już konstrukcji pozwala na dalsze modelowanie powierzchni żującej i bryły zęba – przęsła. Włókna przenoszone na powierzchnię wargowo-dystalną 23 maskuje się delikatnie materiałem opakerowym zębinowym, a następnie zwiększa zasięg materiałami transparentnymi, co ukryje zasięg kompozytu. Po polimeryzacji zdejmuje się konstrukcję i usuwa pasek dystansowy z wosku, domodelowując starannie powierzchnie dodziąsłową mostu. Uzyskanie wypukłej wolnej od zagłębień powierzchni zapewni skuteczność podczas czyszczenia – nitkowania. Po zakończeniu modelowania prowadzi się polimeryzację ostateczną. Do zacementowania tego mostu zastosowano metodę kombinowaną. Do osadzenia mostu na zębie 23 zastosowano materiał kompozytowy – szkliwny, a w ubytku 25 cement samotrawiący o podwójnym systemie aktywacji polimeryzacji.
